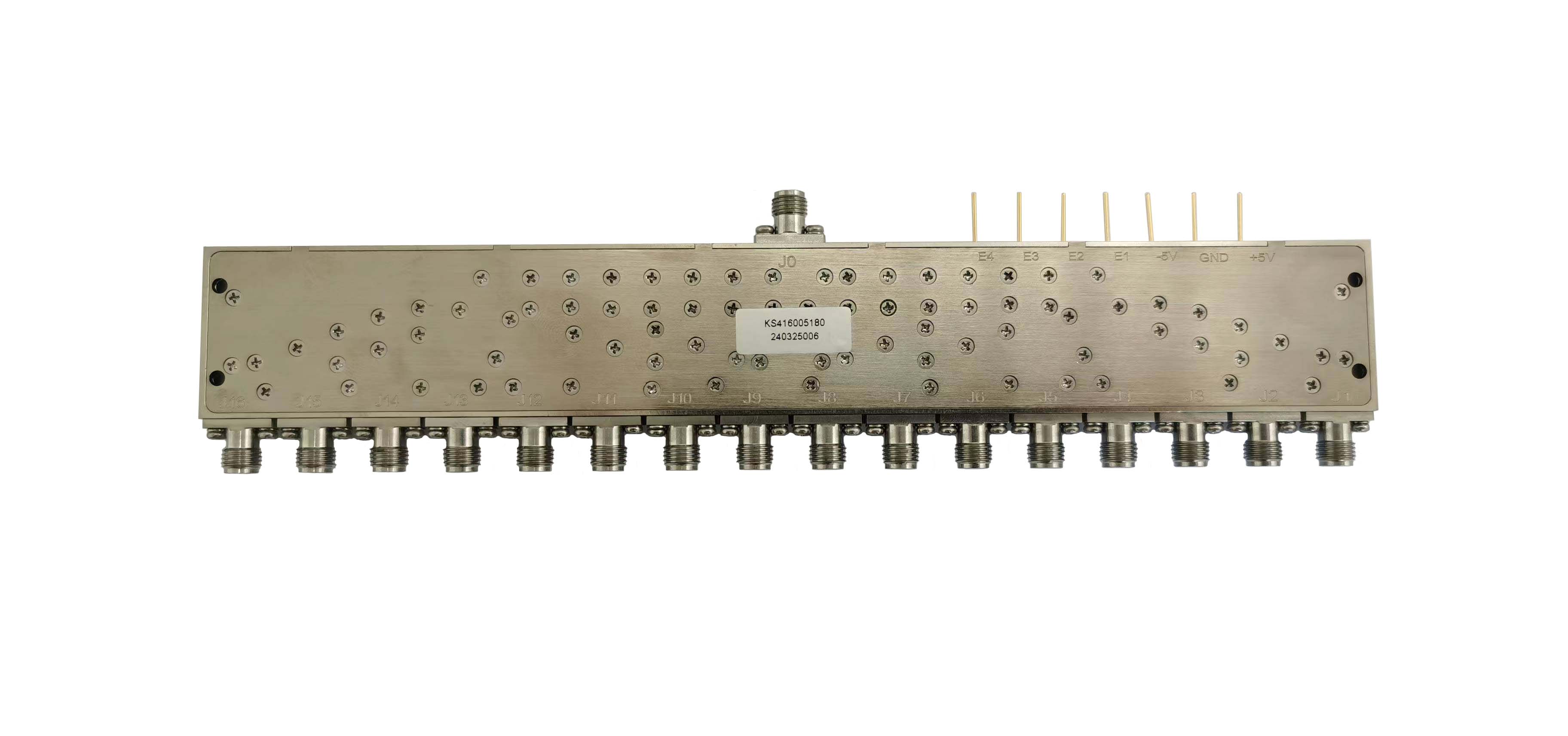

产品型号

KS416005180

频率范围

0.5 to 18 GHz

驻波

1.6 Typ.; 2.0 Max.

隔离度

80 dB   Min.; 90 dB Typ.

插入损耗

6.5 dB Typ.; 7.0 dB Max.

RF 输入功率

30 dBm

偏置电流 (+5V /-5V)

700/100 mA

切换时间

100 ns Typ.; 150 ns Max.

连接器

SMA (F)

特性阻抗

50Ω

表面处理

镀镍

材料

铝

封装形式

密封（导电胶密封）

重量

0.20 kg

工作温度

-45 to +85℃

储存温度

-55 to +125℃

Control Input TTL

Signal Path State

E4

E3

E2

E1

0

0

0

0

J0-J1

0

0

0

1

J0-J2

0

0

1

0

J0-J3

0

0

1

1

J0-J4

0

1

0

0

J0-J5

0

1

0

1

J0-J6

0

1

1

0

J0-J7

0

1

1

1

J0-J8

1

0

0

0

J0-J9

1

0

0

1

J0-J10

1

0

1

0

J0-J11

1

0

1

1

J0-J12

1

1

0

0

J0-J13

1

1

0

1

J0-J14

1

1

1

0

J0-J15

1

1

1

1

J0-J16
