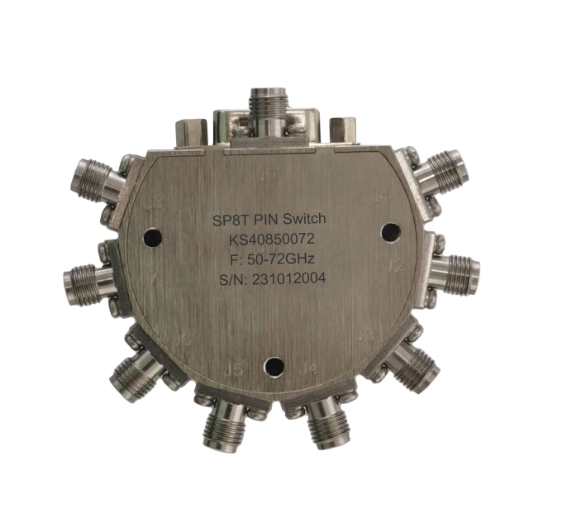

产品型号 | KS40850072 |
频率范围 | 50 to 72 GHz |
驻波 | 1.5 Typ. ; 2.0 Max. |
隔离度 | 60 dB Min. ; 65 dB Typ. |
插入损耗 | 3 dB Typ.; 4 dB Max. |
RF 输入功率 | 23 dBm |
偏置电流 (+5V /-5V) | 400/50 mA |
切换时间 | 100 ns |
连接器 | SMA (F) |
特性阻抗 | 50 Ω |
表面处理 | 镀镍 |
材料 | 铝 |
封装形式 | 密封（导电胶密封） |
重量 | 0.15 kg |
工作温度 | -45 to +85℃ |
储存温度 | -55 to +125℃ |
l 参考尺寸：(单位：mm)
l 真值表： (“0”=ON ; “1”=OFF)
Control TTL Input | Signal Path State | ||
C3 | C2 | C1 | |
0 | 0 | 0 | J0-J1 |
0 | 0 | 1 | J0-J2 |
0 | 1 | 0 | J0-J3 |
0 | 1 | 1 | J0-J4 |
1 | 0 | 0 | J0-J5 |
1 | 0 | 1 | J0-J6 |
1 | 1 | 0 | J0-J7 |
1 | 1 | 1 | J0-J8 |
l 真值表TTL控制电压与VDD：
阶段 | 偏差范围 |
VDD | +5V（±10%） |
VEE | -5V（±10%） |
Low | 0 ~ 0.8 Vdc |
High | 2.0 ~ +5Vdc |
l 控制连接器DB9定义：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
+5V | GND | -5V | C1 | C2 | C3 | NC | NC | NC |
