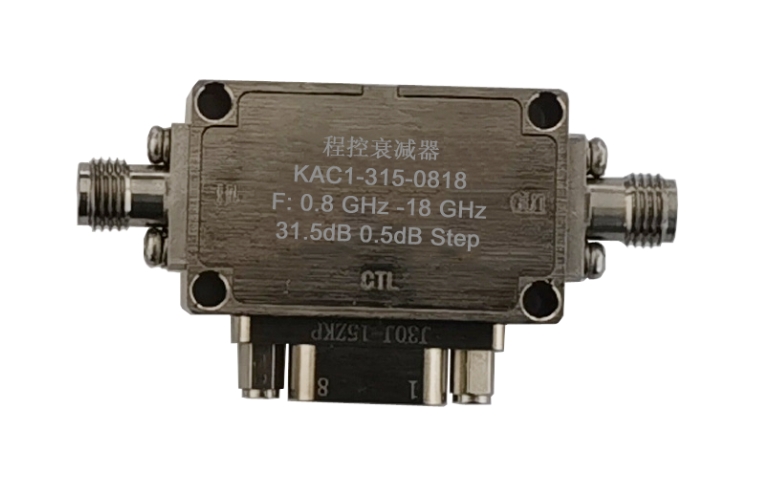

产品型号

KAC1-315-0818

频率范围

0.8 GHz -18 GHz

衰减器范围

31.5   dB

最小步进

0.5 dB

衰减平坦度

±0.7   dB Typ.  @ 0.5 - 16 dB

±1.0  dB Typ. @ 17 - 31.5 dB

衰减精度

±0.8 dB Typ. @ 0.5 - 16 dB

±1.0 dB Typ. @17 - 31.5 dB

插入损耗

5.0 dB Typ. ; 5.5 dB Max.

驻波比

1.6 Typ. ; 2.0 Max.

输入功率

25   dBm Max.

逻辑控制

“1” ON；“0” OFF

控制电压

“0”：0 ~ 0.5 V

“1”：+3 ~ +5 V

电流

-5 V @ 15 mA Typ.

切换时间

1us

RF连接器

SMA (F)

控制连接器

J30J-15ZKP

表面处理

镀镍

工作温度

-45℃ ~ +85 ℃

储存温度

-55℃ ~ +125 ℃

重量

25 g

C1

C2

C3

C4

C5

C6

Att.

31.5 dB

0

0

0

0

0

0

Reference IL

1

0

0

0

0

0

0.5 dB

0

1

0

0

0

0

1 dB

0

0

1

0

0

0

2 dB

0

0

0

1

0

0

4 dB

0

0

0

0

1

0

8 dB

0

0

0

0

0

1

16 dB

1

1

1

1

1

1

31.5 dB

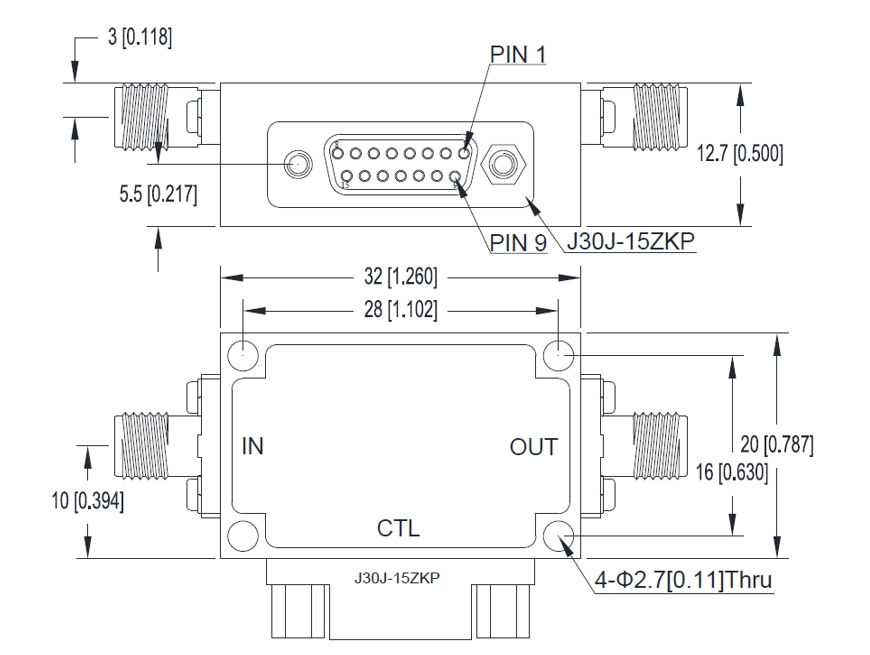

PIN

1

2

3

4

5

6

7

8

9

10-15

功能

-5V

GND

NC

C1:0.5dB

C2：1dB

C3：2dB

C4：4dB

C5：8dB

C6：16dB

NC
