产品型号

频率范围

最小值

典值型

最大值

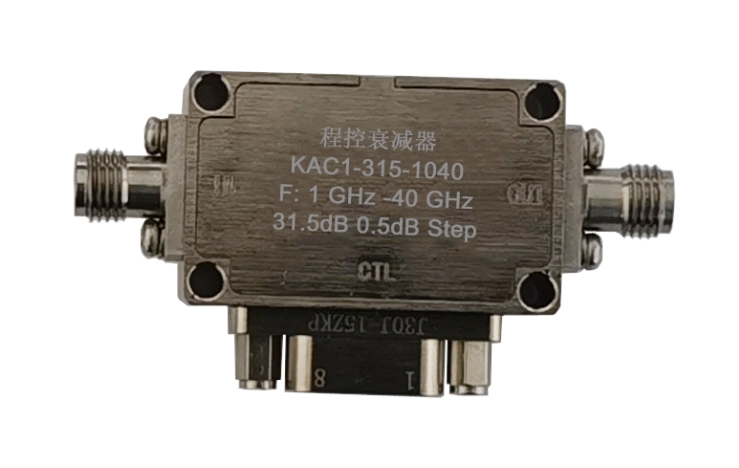

KAC1-315-1040

1-40 GHz

0.5 dB 步进

-

31.5 dB

衰减精度

@0.5 -16 dB

±1.0 dB

@17.5-31.5 dB

±2.0 dB

衰减平坦度

@0.5 -16 dB

±1.0 dB

@17.5-31.5 dB

±2.0 dB

插入损耗

10 dB

11 dB

输入功率

23 dBm

25 dBm

驻波比

1.8

2.5

工作电压

+5V

偏置电压

+5   V

工作电流

10 mA

逻辑控制

“1”= on; “0”= off

逻辑控制“0”

GND

逻辑控制“1”

+5   V

设置时间

20 ns

阻抗

50 Ω

RF输入输出端

2.92(f)

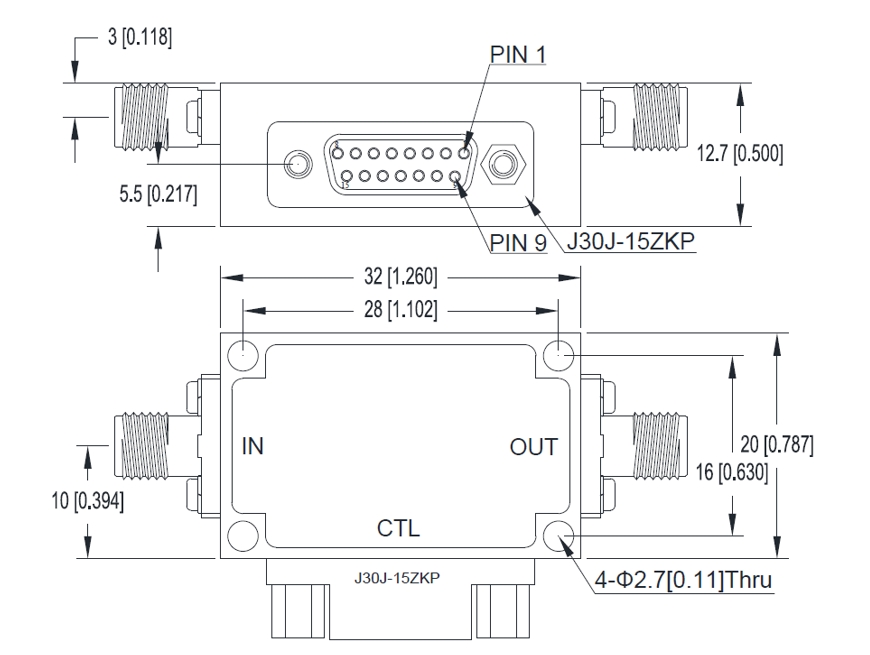

控制接口

J30J-15ZKP

材料

铝

表面处理

镀镍

重量

25 g

温度范围

-45℃ ~ +85 ℃

Control   Input TTL

Signal Path   State

1

+5V

C6

C5

C4

C3

C2

C1

2

GND

0

0

0

0

0

0

Reference IL

3

NC

0

0

0

0

0

1

0.5dB

4

C1

0

0

0

0

1

0

1dB

5

C2

0

0

0

1

0

0

2dB

6

C3

0

0

1

0

0

0

4dB

7

C4

0

1

0

0

0

0

8dB

8

C5

1

0

0

0

0

0

16dB

9

C6

1

1

1

1

1

1

31.5dB

10-15

NC
