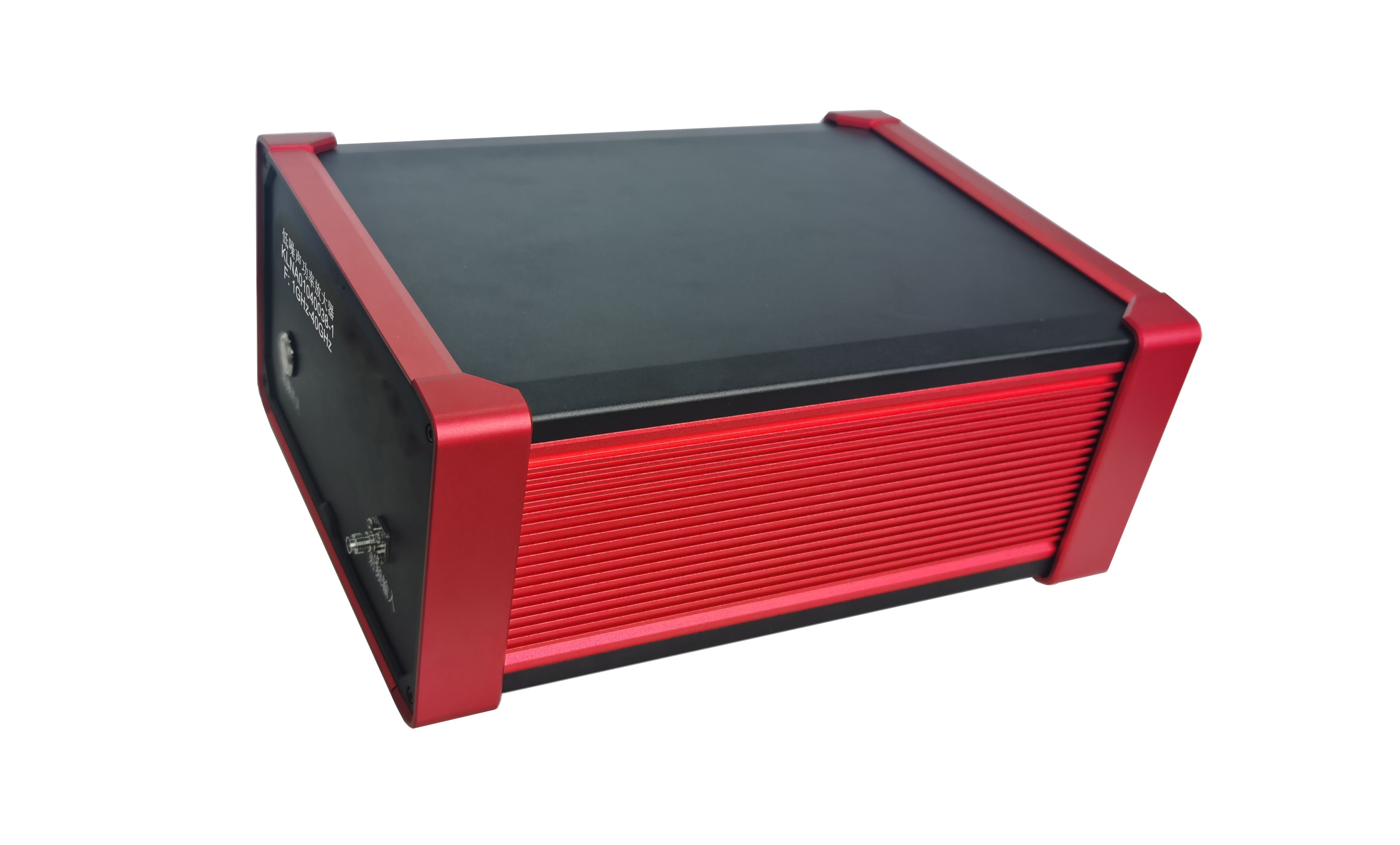

产品型号

KPA00002030-5AC

频率范围

10 MHz - 2 GHz

增益

30 dB Min.; 32   dB Typ.

增益可调范围

0 ~ 25 dB

增益步进

1 dB

增益平坦度

±2.0 dB Max.

Psat输出功率

37 dBm Min.

输入驻波比

2.0 Typ.

供电

220 V

阻抗

50 Ω

输入最大功率（无损坏）

+10 dBm Max.

杂散抑制

-60 dBc Typ.

谐波抑制

-15 dBc Typ.

RF连接器

SMA (f)

控制连接器

RS232

射频信号开关

带指示灯开关

电源信号开关

带指示灯开关

机箱尺寸

270*222*124.6 mm

机箱表面处理

发黑

工作温度范围

0℃ ~ +50℃

存储温度范围

-20℃ ~ +70℃

重量

小于 5 kg

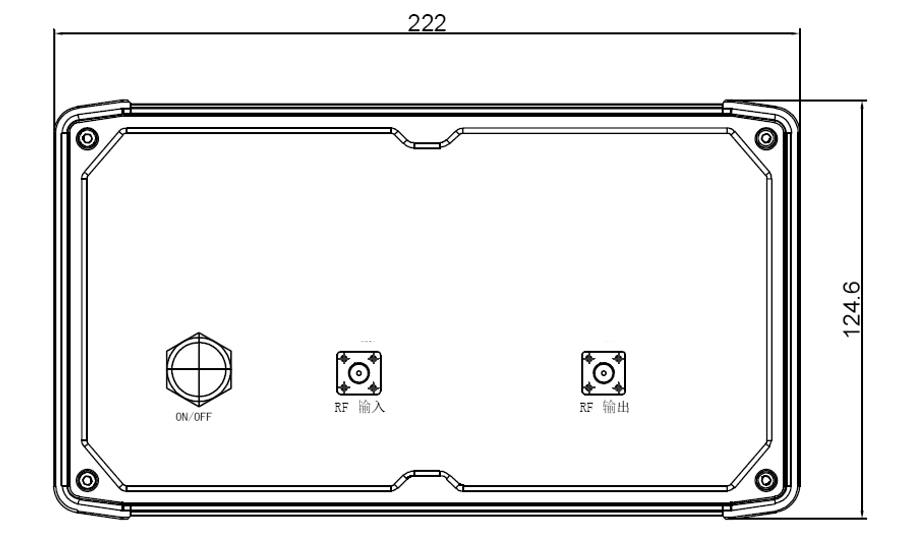

序号

项目名称

数量

定义

1

RFIN

1个

功率放大器信号输入端口

2

RFOUT

1个

功率放大器功率信号输出端口

3

射频信号按钮

1个

整机通断射频信号按钮

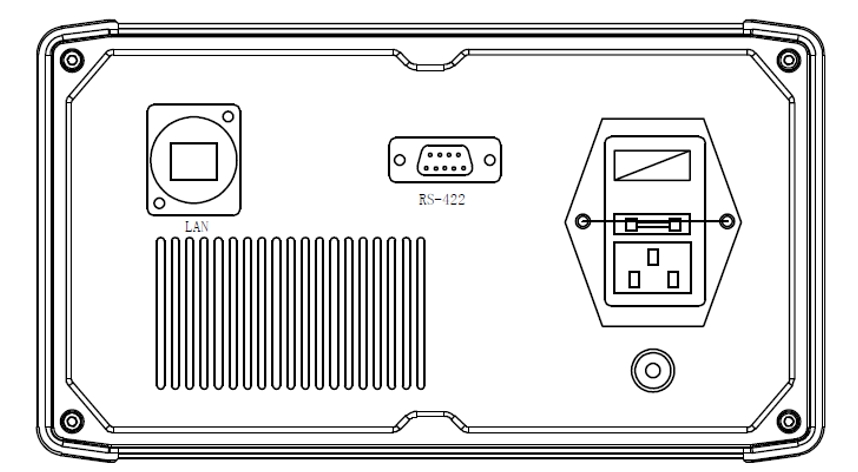

序号

项目名称

数量

定义

1

AC220

1个

电源插座，带电源通断开关

2

GND

1个

为整机接地端口

3

RS232

1个

串口控制端口
