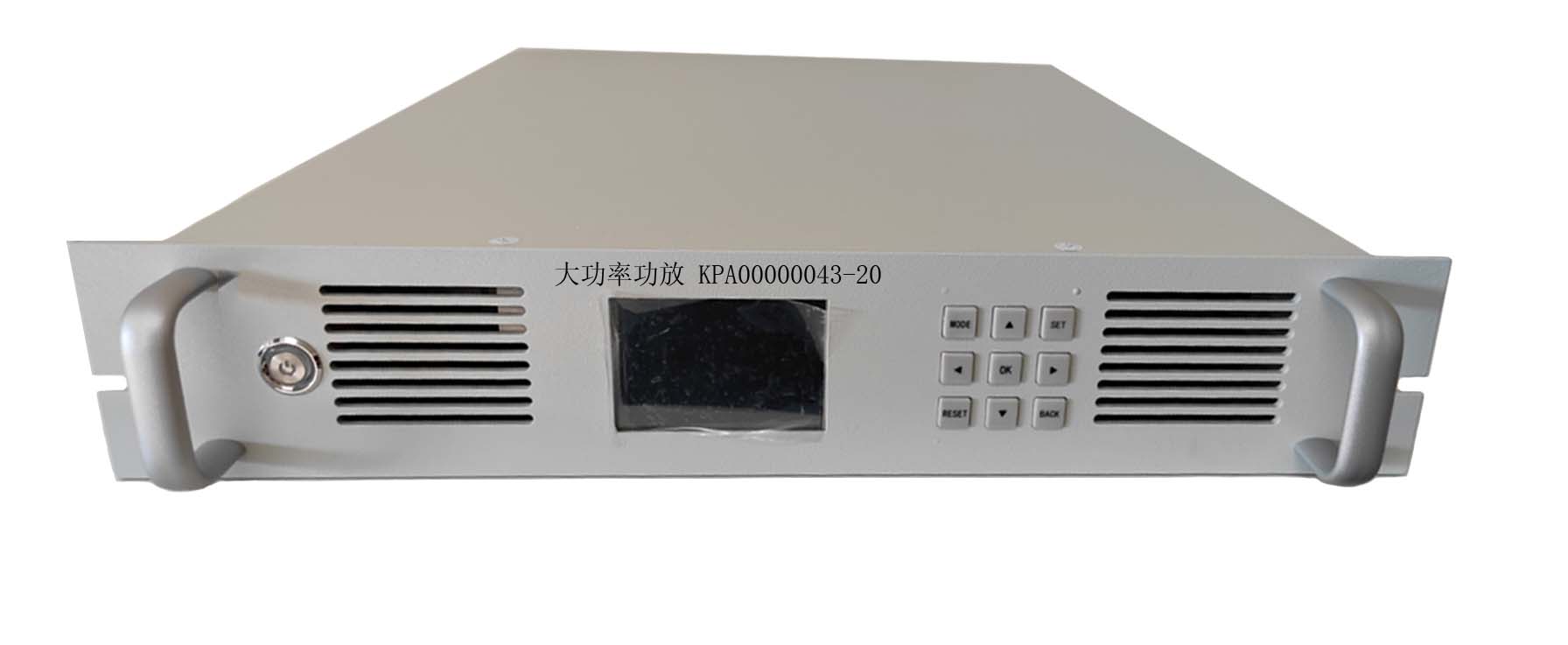

产品型号

KPA00000043-20

频率范围

3.8 ~ 5.5 MHz

增益

43 dB Min.; 44 dB Typ.

P1输出功率

43 dBm Min.

Psat输出功率

45 dBm Min.

输入驻波比

2.0 Max.

输出驻波比

2.0 Max.

供电

AC+220 V

阻抗

50Ω

输入最大功率

0 dBm Max.

杂散抑制

-60 dBc Min.

谐波抑制

-50 dBc Min.

输入连接器形式

SMA   (f)

输出连接器形式

N(f)

通信连接器

RS232, GPIB, LAN

材料

铝

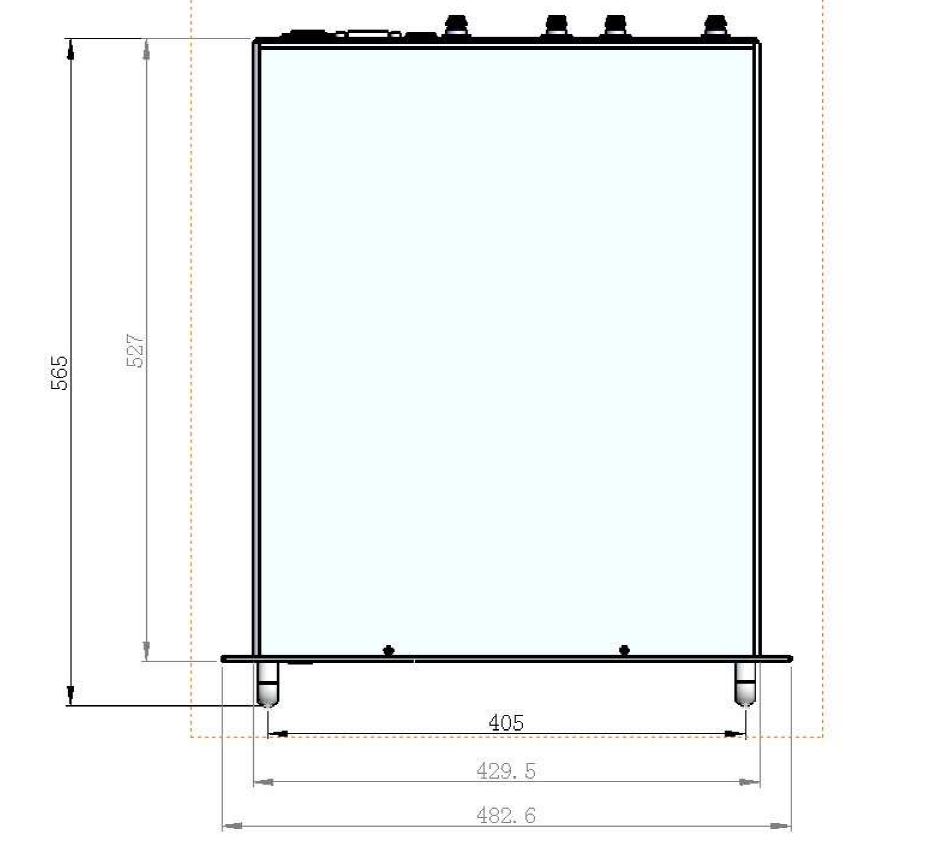

机箱尺寸

2U机箱

表面颜色

海灰色

工作温度范围

-20℃ ~ +40℃

相对湿度

20℃，80%

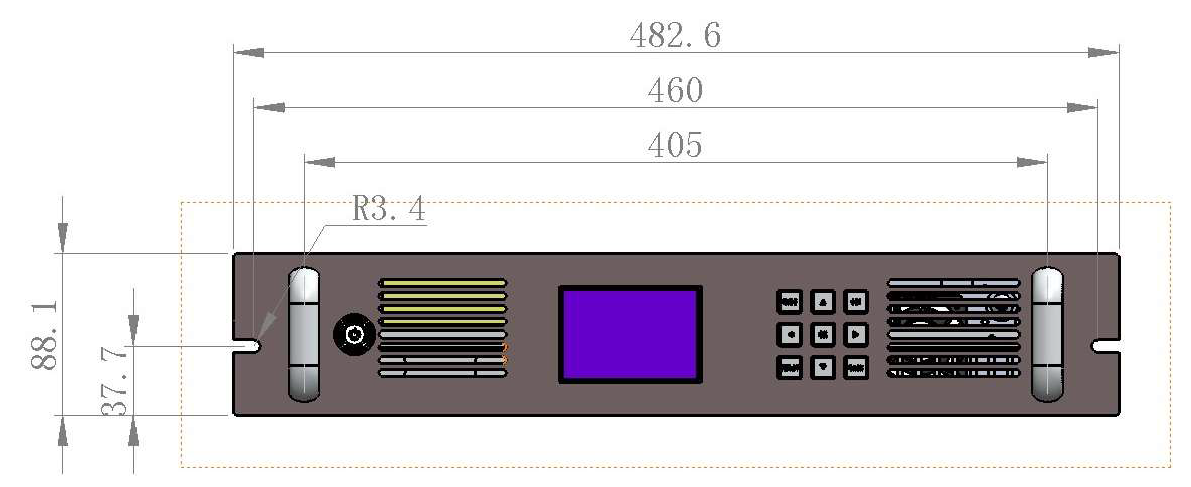

序号

项目名称

数量

定义

1

显示屏

1快

显示功率，驻波，增益参数值

2

电源按钮

1个

整机通断电按钮

3

操作按钮

若干个

调整频率点等参数用

4

把手

2个

安装固定用

序号

项目名称

数量

定义

1

RFIN

1个

功率放大器信号输入端口

2

RFOUT

1个

功率放大器功率信号输出端口

3

ETHERNET

1个

网口通信

4

IEEE-488

1个

GPIB 通信

5

RS232

1个

RS232 串口通信

6

AC220±10V

1个

电源插座

7

1个

为整机接地端口
